多介质过滤器

一、多介质过滤器产品介绍：

　　多介质过滤器是利用一种或几种过滤介质，在一定的压力下把浊度较高的水通过一定厚度的颗粒或非粒材料，从而有效的出去悬浮杂质使水澄清的过程，常用的滤料有石英砂，无烟煤，火山砾、椰壳活性炭或者果壳活性炭等材料，主要用于水处理除浊，软化水，纯水的前级预处理等，出水浊度可达3度以下。

二、多介质过滤器构成：

　　多介质过滤器主要由过滤器本体，配套管线和阀门构成。

　　其中过滤器本体主要包括以下组件：罐体、布水组件、支撑组件、反洗水管、滤料、排气阀等。

三、多介质过滤器滤料的选择依据：

　　(1) 必须有足够的机械强度，以免在反冲洗过程中很快地磨损或破碎;

　　(2) 化学稳定性要好;

　　(3) 不含有对人体健康有害及有毒物质，不含有对生产有害、影响生产的物质;

　　(4) 滤料的选择，应尽量采用吸附能力强、截污能力大、产水量高、出水水质好的滤料。

　　滤料的粒径和填装高度之间的关系：

　　滤床的高度和滤料的平均粒径的比值为800-1000(设计规范)。

　　滤料的粒径的大小和过滤精度相关。

四、多介质过滤器工作过程：

当系统处于过滤状态时，未经过滤的水通过三层布水器，配合特殊设计的外壳，以接近平流的状态到达过滤器内的填料层。当水流过填料层时，杂质被截留在填料层内。过滤器底部蘑菇状的过滤集水器，将过滤后的水均匀地收集并流出。平流过滤，决定过滤器可以在高的流速下过滤，仍可达到较好的过滤效果。

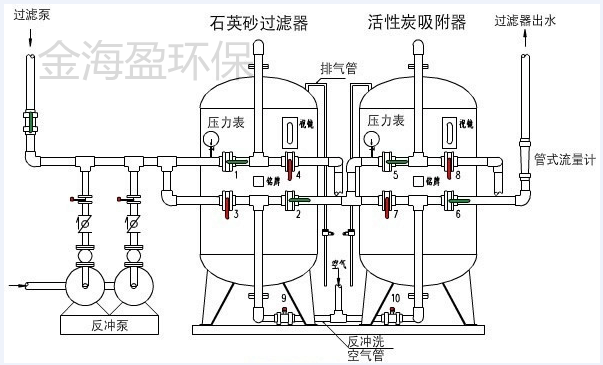

五、多介质过滤器管路组装图：

六、多介质过滤器 反冲洗过程：

　　随着杂质在填料层中的不断聚积，水头损失将不断增大。水头损失到达一定的设定限度时，系统将自动转换至反洗状态，以清洗聚积起来的杂质。

　　对系统来说，经常性的反洗以清除聚积起来的杂质是必须的。当系统处于反洗状态时，某个过滤器会将干净的、经过过滤的水通过一个三通反洗阀同时逆流入这个过滤器中。在这个逆流过程中，被反洗的过滤单元的填料层在水流的冲击下被冲起，杂质则通过一个三通的反洗口被排出。在过滤系统中，特殊设计的集水器使填料层在反洗状态时形成内环流，填料之间互相搓洗，最大限度地提高反冲洗效率，减少所需的反洗水，同时反洗时不跑沙。当反洗结束时，阀门又回复到过滤状态，下一个过滤器则准备进入反洗状态。

七、多介质过滤器的特点：

u 相对高效砂滤过滤器，改进后的介质高度为100cm。

u 过滤精度高，悬浮物去除率98％。

u 占地面积小。

u 系统全自动运行，无需专人看守。

u 反冲洗节水，系统可进行本源反清洗，无需外接水源。

u 系统集成化程度高，无需其他辅助设备，从而节省了泵、管道、阀门等费用。

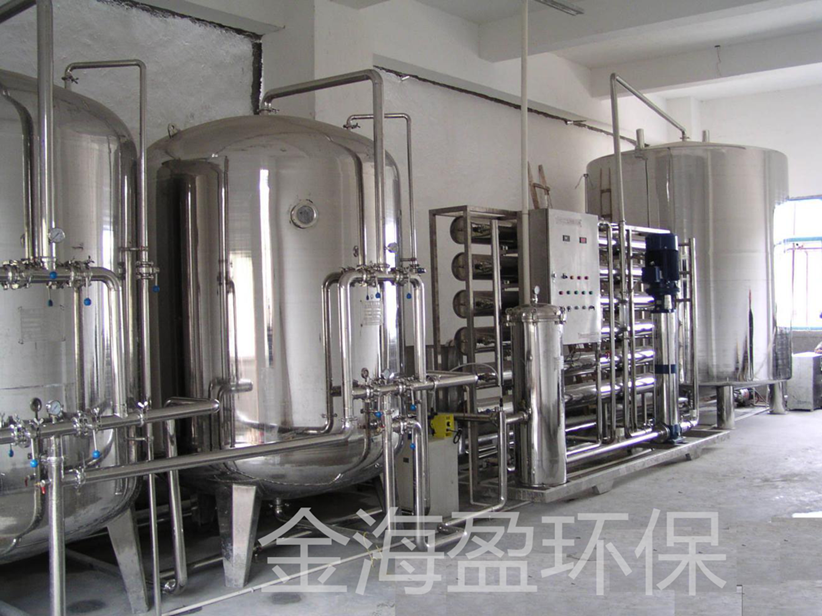

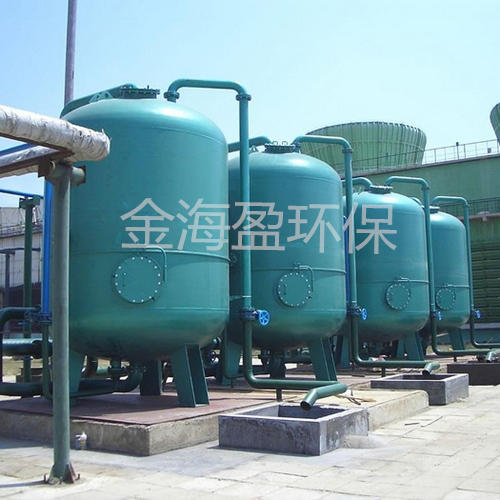

多介质过滤器实物展示
